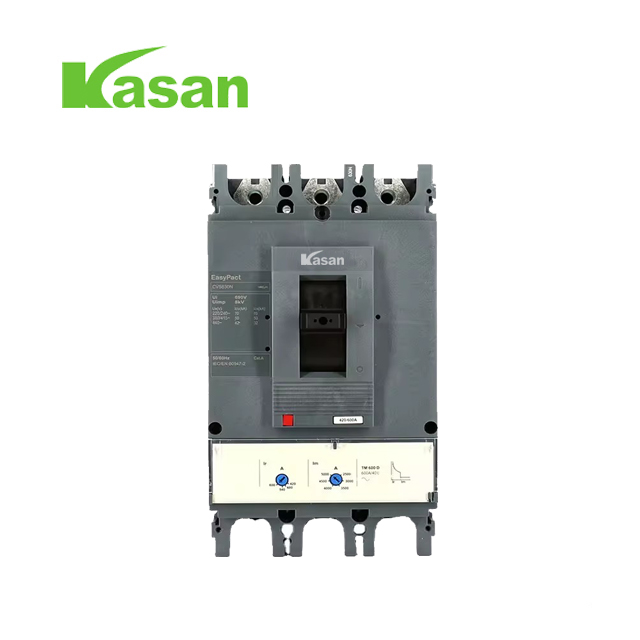

CVS400F 3P 400AMP circuit breaker

CVS400F 3P 400AMP circuit breaker

Paglalarawan

Ang CVS400F 3P 400AMP circuit breaker ay isang na -rate na kasalukuyang 400A circuit breaker mula sa EasyPact CVS400F. Ang Rated Breaking Capacity (ICS) ay 36KA sa 415VAC, at kumpletong saklaw na may ICS = 100%ICU. Ang bersyon ng breaker ay 3poles frame na may pagtuklas sa 3poles, sinamahan din ang ETS 2.3 na yunit ng paglalakbay para sa proteksyon ng elektronik. Ito ay naaayon sa karaniwang IEC60947-2 para sa bahagi ng circuit breakers. Ang aparatong ito ay sertipikado para sa operasyon sa Polusyon sa Polusyon III Kapaligiran bilang tinukoy na IEC60947-1 & IEC60664-1, at iginagalang para sa kinakailangan ng ROHS bilang European Environment Directive EC/2002/95. Maaari itong mai -mount sa pamamagitan ng Blackplate o DIN Rail, din sa pamamagitan ng pintuan ng Class II switchboard nang walang pagbagsak ng pagkakabukod ng switchboard. Nag -aalok ang harap ng toggle ng proteksyon ng IP40, ngunit kapag ito ay kasangkapan sa pinalawig na rotary handle sa loob ng switchboard, karagdagang degree ng proteksyon ng IP54 para sa pinalawig na rotary handle. Ang seryeng ito ay may mga puwang para sa mga de -koryenteng mga pantulong (MN/MX/OF/SD), depende sa uri ng yunit ng paglalakbay kung naka -install ang rotary handle. Ang nakapirming sukat ay 140mm lapad, 255mm taas, 110mm lalim.easypact CVS circuit breakers aresuitable para sa paghihiwalay tulad ng tinukoy sa IECStandards 60947-2. Ang layunin ng pag -iinis ay upang paghiwalayin ang isang circuit orapparatus mula sa nalalabi ng asystem na kung saan ay pinalakas sa mga tauhan ng pagkakasunud -sunod ng mga tauhan IISwitchboards nang walang pagbaba ng pagkakabukod ng theswitchboard. Ang pag -installRequires walang espesyal na operasyon, kahit na ang circuit breaker ay may kasamang isang rotary handle.

2.Specification:

3 at 4 na mga bersyon ng poste

3 laki ng frame

Na -rate ang kasalukuyang mula 16 hanggang 630 a

Ang pagsira sa kapasidad mula 25 hanggang 50 ka sa 400/415 V

Proteksyon ng pagtulo ng lupa sa pamamagitan ng nauugnay na module ng VIGI

Magagamit ang Thermal-Magnetic at Electronic Protection para sa buong saklaw

Pinalawak, nababagay na proteksyon ng thermal mula 0.7 hanggang 1 beses (TMD) o 0.5 hanggang 1 beses (electronic) ang rating ng yunit ng biyahe

3.SheetProduct namecvs400f mccbpole3pamp range320a 400abreaking capacity36ka/415 v acelectrical tibay12000 cyclesmechanical durability30000 cyclesproduct o sangkap typecircuit breakernetwork typeacnetwork frequency50/60 hztrip unit nametm-dtrip unit technologythermalmal-makone-time time na pag-aayos ng nametm-dtrip unit na teknolohiya Iradjustablelong oras pick-up adjustment range0.7 ... 1 x inlong oras pagkaantala pagsasaayos typefixedControl typetogGlemounting modefixedmounting supportbackplateheight161 mmWidth105 mmdepth86 mmproduct weight2kg/pcsstandardsen/iec 60947
