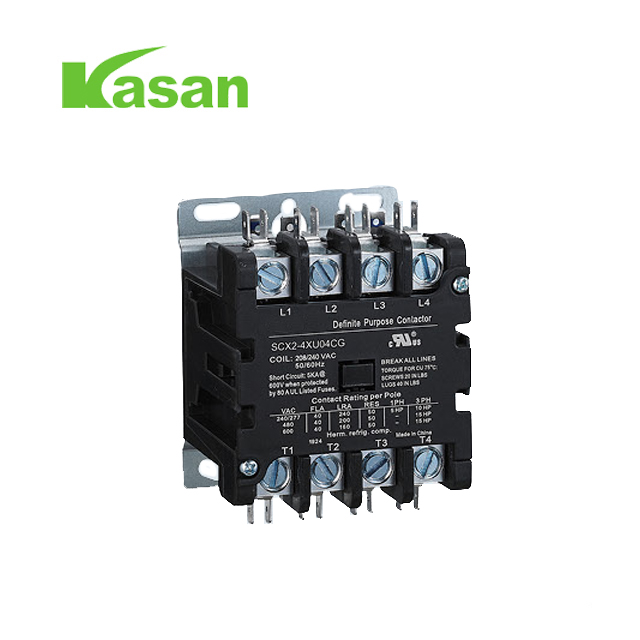

Na-verify ng UL na 4 Pole 40 AMP DP Contactor 120 Volt AC Coil Contactor

Saklaw ng Application

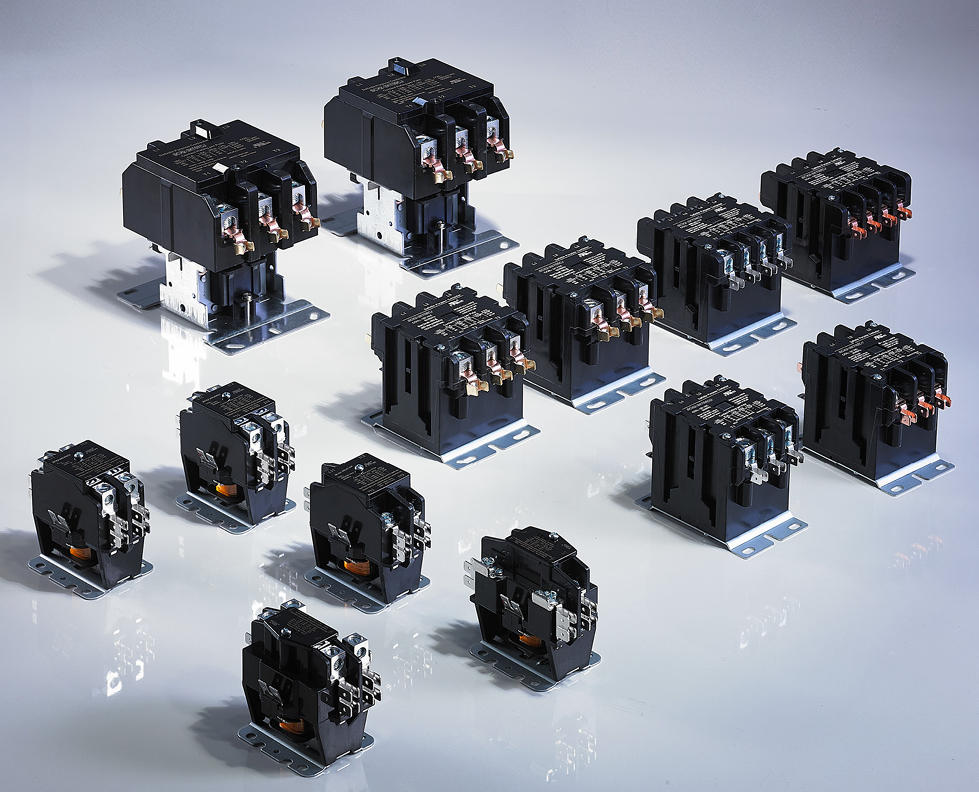

SCX2 series Definite Purpose Contactors ay angkop para sa mga komersyal na aplikasyon kabilang ang mga air conditioner, pagpapalamig, resistive heating. pag-iilaw at maraming iba pang mga pag-install kung saan kailangan ang isang mababang gastos, mataas na pagganap ng contactor. Nag-aalok ang mga device na ito ng flexibility at idinisenyo upang matugunan o lumampas

mga kinakailangan sa elektrikal at mekanikal gaya ng tinukoy ng pamantayan ng Definite Purpose Contactors ng UL/CSA.

Mga Rating ng Electrical Contact:20A-90A

mga rating ng electrical coil: 24-60oV

rating ng buhay, 100,000&250,000 na mga pagpipilian sa pag-ikot.

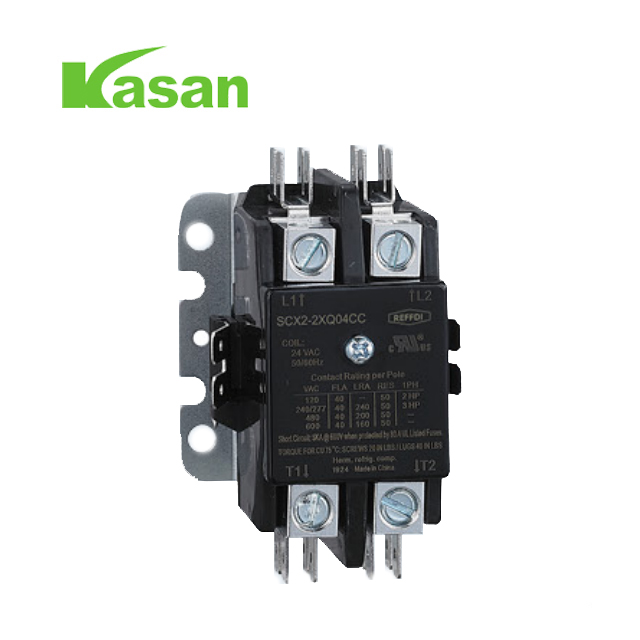

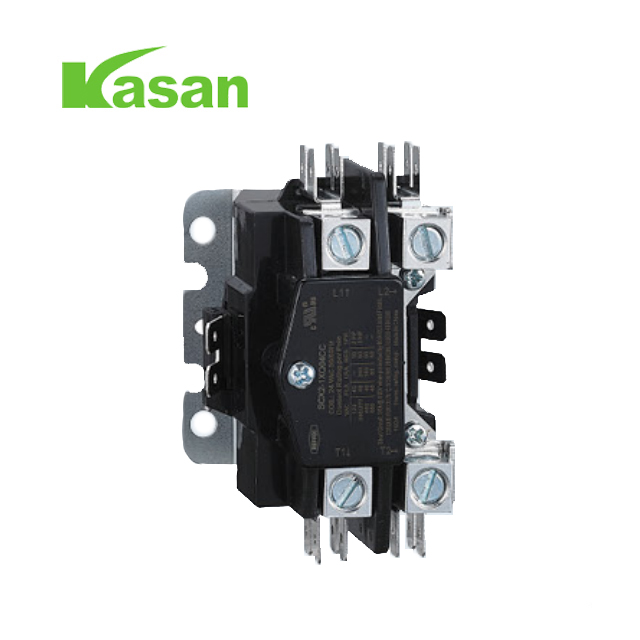

Mga Opsyon: 1,2,3,4 na poste ay umaangkop sa 24,120,240 at 480 VAC coils malawak na hanay ng mga electrical rating screw,

box o pressure plate na mga koneksyon sa NEMA mounting base.

NO/NC end switch kit.

Mga Terinasyon 10-32 cre 20, 25& 30 FLA Models

Mga Modelong Box Lug-40, 50, 60,75 at 90 FLA

Saklaw ng Temperatura:- 40° F hanggang + 150° F/- 40° Cto + 65°C

Puna:

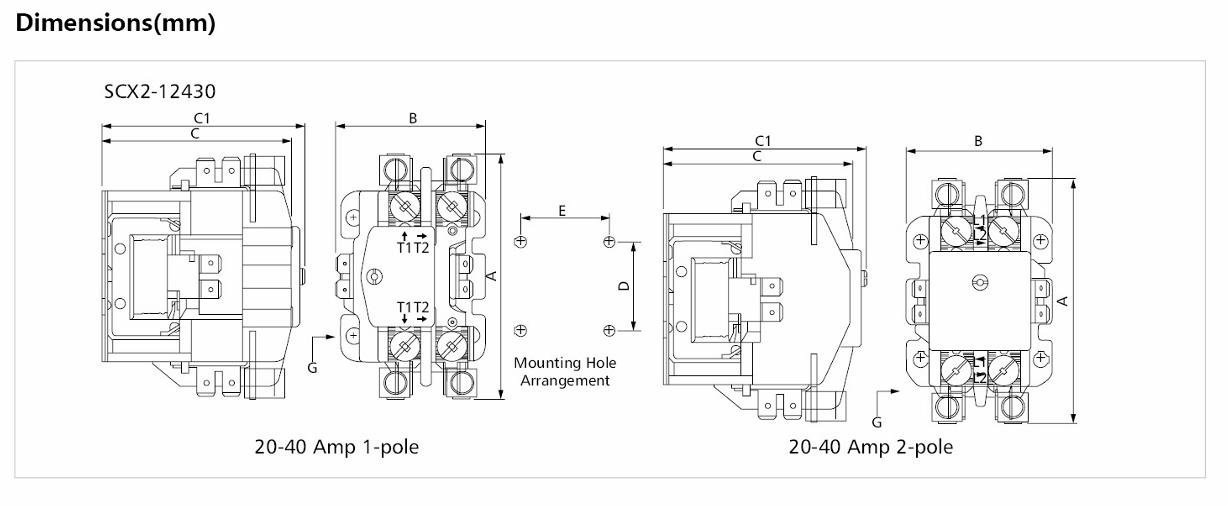

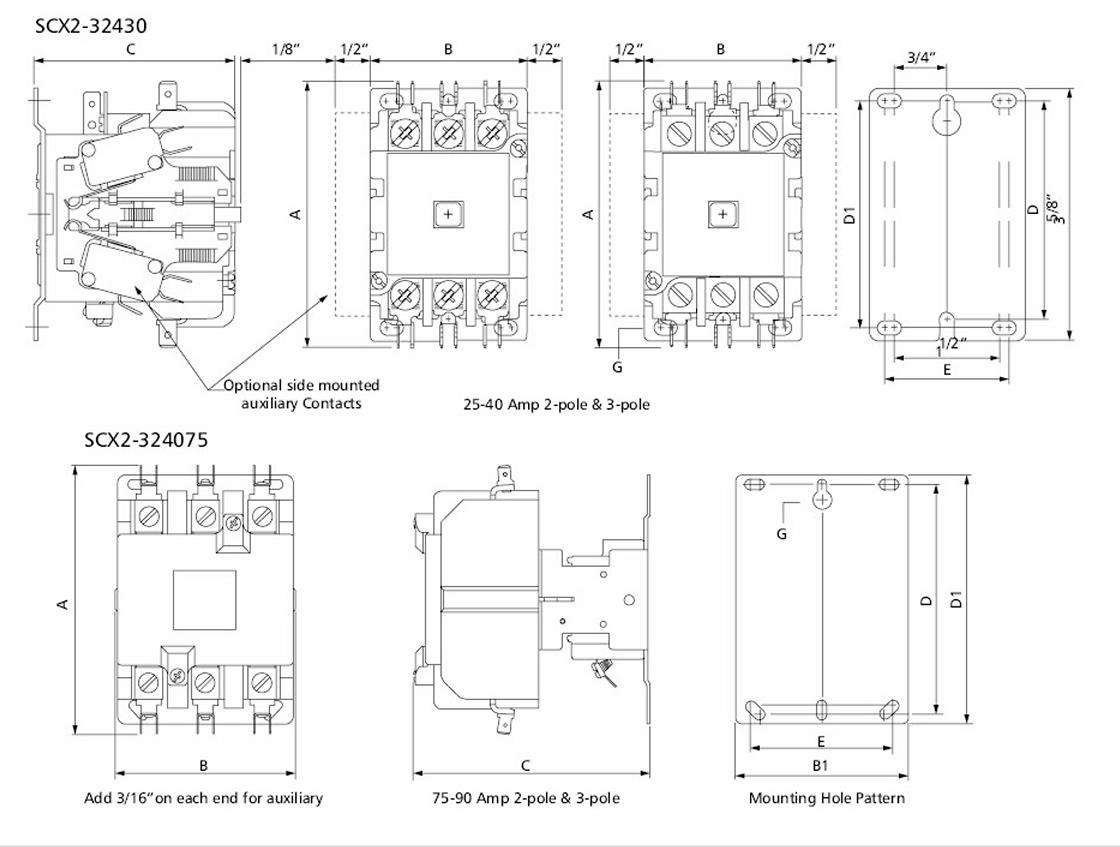

1.Ang tolerance ng wiring connector na walang tinukoy na sukat ay dapat alinsunod sa 0.2mm.2.Main circuit screw locking torque para sa kasalukuyang rate na 20-40FLA 182 Poles na produkto: SCREWS 22 IN-LBS/LUGS 40 IN-LBSMain circuit screw locking torque para sa rated current 20-408FLA na mga produkto: IN-LBSMain circuit screw locking torque para sa kasalukuyang na-rate na 75-90FLA na mga produkto: 50 IN-LBS

Auxiliary module screw locking torque: 10 IN-LBSCoil screw locking torque para sa kasalukuyang rate na 20-90FLA na mga produkto: 10 IN-LBS3. Ang quick connect socket terminal ay dapat sumunod sa IEC60760 standard at tiyakin ang mapagkakatiwalaang koneksyon sa pagitan ng terminal at insert, kung gagamitin ang insert wiring.
