Buod ng Artikulo:Ipinapaliwanag ng artikulong ito kung paano aMolded Case Circuit Breaker(MCCB), kung bakit ito mahalaga sa mga modernong sistema ng pamamahagi ng kuryente, at kung paano ito pipiliin, i-install, at mapanatili nang maayos. Tinutugunan din nito ang mga karaniwang sakit ng customer gaya ng mga pagkabigo sa proteksyon ng labis na karga, maling sukat, istorbo na tripping, at mga panganib sa kaligtasan sa mga sistema ng pang-industriya at komersyal na kuryente.
1. Pangkalahatang-ideya ng Molded Case Circuit Breaker

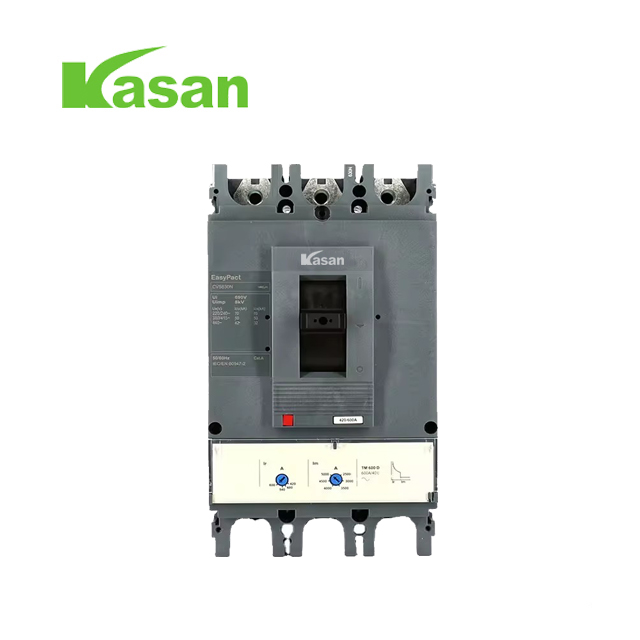

Ang Molded Case Circuit Breaker (MCCB) ay isang electrical protection device na idinisenyo upang awtomatikong idiskonekta ang isang circuit kapag nagkaroon ng abnormal na mga kondisyon tulad ng overload, short circuit, o ground fault. Hindi tulad ng mga simpleng piyus, ang mga MCCB ay maaaring i-reset at muling gamitin, na ginagawa itong lubos na mahusay para sa pang-industriya at komersyal na mga sistema ng kuryente.
Ang mga MCCB ay malawakang ginagamit sa mga panel ng pamamahagi ng kuryente, mga sistema ng proteksyon ng motor, at mga heavy-duty na electrical installation kung saan kinakailangan ang pagiging maaasahan at adjustable na mga setting ng proteksyon.
2. Paano Gumagana ang MCCB
Ang prinsipyong gumagana ng isang Molded Case Circuit Breaker ay batay sa dalawang pangunahing mekanismo ng proteksyon: thermal protection at magnetic protection.
-
Thermal Protection:Ang isang bimetallic strip ay yumuyuko kapag ang sobrang agos ay dumadaloy nang mahabang panahon, na nagti-trigger ng isang mekanismo ng biyahe.
-
Magnetic na Proteksyon:Sa panahon ng maikling circuits, ang isang mataas na kasalukuyang bumubuo ng isang magnetic field na agad trips ang breaker.
Tinitiyak ng dalawahang proteksyon na ito ang parehong pangmatagalang kaligtasan sa labis na karga at agarang pagtugon sa short-circuit. Ang kumbinasyon ay nagpapahintulot sa mga MCCB na protektahan ang mga sensitibong kagamitan at maiwasan ang mga panganib sa sunog sa mga de-koryenteng network.
Sa mga modernong system, ang mga adjustable na setting ng biyahe ay nagbibigay-daan sa mga inhinyero na i-fine-tune ang performance batay sa mga katangian ng pag-load, pagpapabuti ng katatagan ng system at pagbabawas ng mga hindi kinakailangang shutdown.
3. Mga Pangunahing Bahagi sa Loob ng MCCB
Ang isang MCCB ay binubuo ng ilang mga engineered na bahagi na nagtutulungan upang matiyak ang ligtas na operasyon:
| Component |
Function |
| Mga contact |
Magdala ng kasalukuyang at bukas sa panahon ng mga kondisyon ng fault |
| Thermal Element |
Nakikita ang labis na karga sa pamamagitan ng pagtugon sa init |
| Magnetic Coil |
Instant tripping sa panahon ng short circuit |
| Arc Extinguisher |
Pinipigilan ang electrical arc sa panahon ng paglipat |
| Trip Unit |
Kinokontrol at kino-coordinate ang tugon sa proteksyon |
Ang bawat bahagi ay nag-aambag sa kakayahan ng MCCB na pangasiwaan ang mataas na kasalukuyang pagkarga habang pinapanatili ang kaligtasan at tibay sa mahirap na kapaligiran.
4. Mga Kalamangan at Praktikal na Halaga
Ang mga MCCB ay nilulutas ang ilang karaniwang pang-industriya na mga hamong elektrikal:
- Pinipigilan ang pagkasira ng kagamitan na dulot ng sobrang karga at mga short circuit
- Binabawasan ang downtime sa pamamagitan ng resetable operation
- Nagpapabuti ng pagiging maaasahan ng electrical system
- Nag-aalok ng mga adjustable na setting ng biyahe para sa flexible na proteksyon
- Pangasiwaan ang mataas na kasalukuyang mga aplikasyon nang mahusay
Kung ikukumpara sa mga tradisyonal na sistema ng fuse, ang mga MCCB ay makabuluhang binabawasan ang mga gastos sa pagpapanatili at pinapabuti ang pagpapatuloy ng pagpapatakbo sa mga pasilidad na pang-industriya.
5. Paano Piliin ang Tamang MCCB
Ang pagpili ng tamang MCCB ay mahalaga sa pagtiyak ng proteksyon ng system at pag-iwas sa istorbo na tripping. Kabilang sa mga pangunahing salik ang:
-
Rated Kasalukuyang (In):Dapat tumugma sa mga kinakailangan sa pagkarga
-
Pagsira ng kapasidad:Kakayahang matakpan nang ligtas ang kasalukuyang fault
-
Uri ng Trip Curve:Tinutukoy ang sensitivity ng tugon
-
Bilang ng mga pole:Batay sa single-phase o three-phase system
-
Mga Kondisyon sa Kapaligiran:Temperatura, halumigmig, at lokasyon ng pag-install
Ang maling pagpili ay kadalasang humahantong sa napaaga na pagkabigo, sobrang pag-init, o hindi kinakailangang pagsasara, na mga karaniwang sakit na punto sa mga sistema ng kuryente sa industriya.
6. Mga Aplikasyon sa Industriya
Ginagamit ang mga MCCB sa malawak na hanay ng mga industriya dahil sa kanilang tibay at kakayahang umangkop:
- Mga halaman sa paggawa
- Mga komersyal na gusali
- Mga sentro ng data
- Mga panel ng pamamahagi ng kuryente
- Mga sistema ng HVAC
- Mga sentro ng kontrol ng motor
Sa mga kapaligirang ito, ang walang patid na kapangyarihan at proteksyon laban sa mga electrical fault ay kritikal para sa kaligtasan at kahusayan sa pagpapatakbo.
7. Pagpapanatili at Pag-troubleshoot
Tinitiyak ng wastong pagpapanatili ang pangmatagalang pagganap ng mga MCCB. Kasama sa mga karaniwang kasanayan ang:
- Regular na inspeksyon ng mga terminal para sa mga palatandaan ng sobrang init
- Pana-panahong gumagana ang pagsubok sa biyahe
- Paglilinis ng alikabok at mga kontaminant mula sa pabahay
- Sinusuri ang mekanikal na pagkasira sa pagpapalit ng mga bahagi
Kasama sa mga karaniwang isyu ang:
- Istorbo sa tripping dahil sa maling sukat
- Nabigong ma-trip dahil sa mekanikal na pagkasuot
- Ang sobrang init na dulot ng mga maluwag na koneksyon
Ang maagang pagtuklas ng mga isyung ito ay pumipigil sa magastos na downtime ng system at pagkasira ng kagamitan.
8. MCCB vs Iba pang mga Circuit Breaker
| Tampok |
MCCB |
MCB |
piyus |
| Kasalukuyang Rating |
Mataas (hanggang 2500A) |
Mababa (hanggang 125A) |
Nag-iiba |
| I-reset ang Kakayahan |
Oo |
Oo |
Hindi |
| Pagsasaayos |
Mataas |
Mababa |
wala |
| Aplikasyon |
Pang-industriya/Komersyal |
Tirahan/Magaan na pagkarga |
Pangunahing proteksyon |
Itinatampok ng paghahambing na ito kung bakit mas pinipili ang mga MCCB sa mga kapaligirang may mataas na load kung saan mahalaga ang kakayahang umangkop at pagiging maaasahan.
9. Mga Madalas Itanong
Q1: Ano ang pangunahing layunin ng isang MCCB?
Pinoprotektahan nito ang mga electrical circuit mula sa mga overload at short circuit sa pamamagitan ng awtomatikong pagdiskonekta ng power.
Q2: Maaari bang magamit muli ang MCCB pagkatapos ma-trip?
Oo, ang mga MCCB ay idinisenyo upang i-reset at muling magamit pagkatapos maalis ang mga kundisyon ng fault.
Q3: Gaano katagal ang MCCB?
Karaniwang 10–20 taon depende sa mga kondisyon ng paggamit at mga kasanayan sa pagpapanatili.
Q4: Ano ang sanhi ng MCCB istorbo tripping?
Hindi wastong pagkalkula ng pagkarga, hindi matatag na supply ng kuryente, o hindi tamang mga setting ng biyahe.
